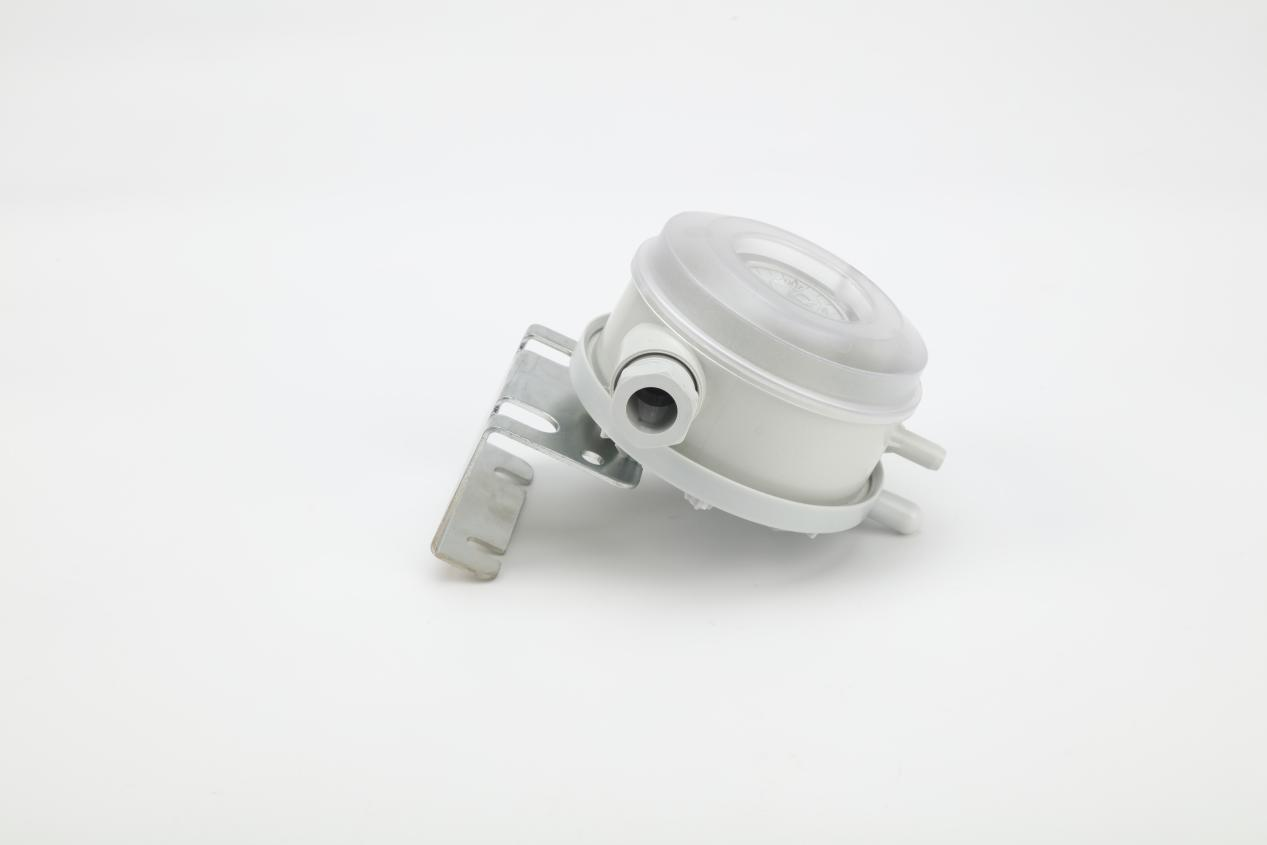

    H06压差开关

    产品简介:本系列压差开关出厂前均经过严格的测试和标定。可测量差压或表压(静压),达到压差设定控制点,输出“开/关”(ON/OFF)信号控制电路,该产品还可根据现场需要,直观的将刻度盘旋至所需压力控制点,并能确保压力值的准确度。

    详情:本系列压差开关出厂前均经过严格的测试和标定。可测量差压或表压(静压),达到压差设定控制点,输出“开/关”(ON/OFF)信号控制电路,该产品还可根据现场需要,直观的将刻度盘旋至所需压力控制点,并能确保压力值的准确度。

    测量介质:空气、不可燃或无腐蚀性气体的微弱变化

    环境要求:  工作温度:-30℃ ~ +75℃

    工作压力:7500 Pa

    安装方式:垂直安装(接口方向与水平面垂直),工厂校准方向。

         水平安装(盖子向上,压力大10Pa;盖子向下,压力小14 Pa)

    使用寿命:100万次

    电气规格:5A(0.8)/250Vac

          2A / 30Vdc

    防护等级:IP54

    产品认证:CE

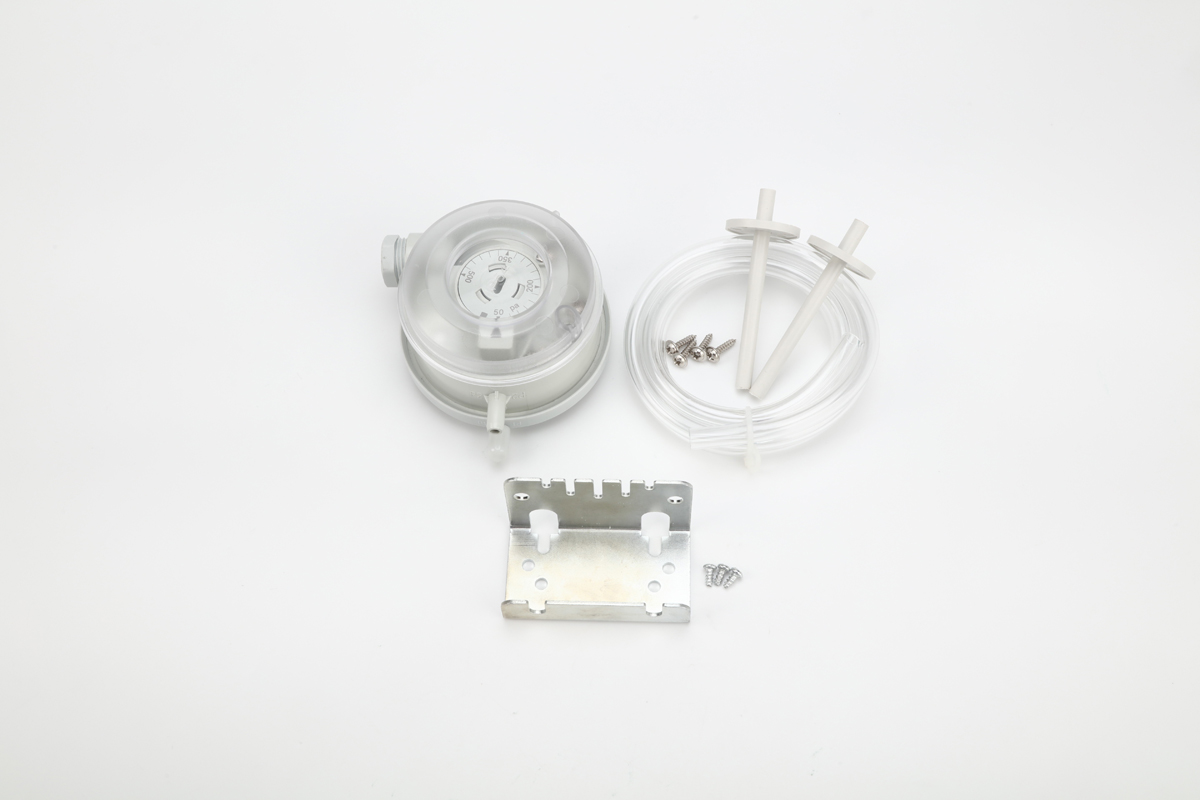

    压力连接:本系列压差开关设有两个φ6压力接口,可选购附件包,外径φ7软管连接和软管连接头(见下图)。正压端(高压)和低压端(真空)均分别标注"+"和"-"。为了获得*快的响应时间,建议软管长度不要超过5米。

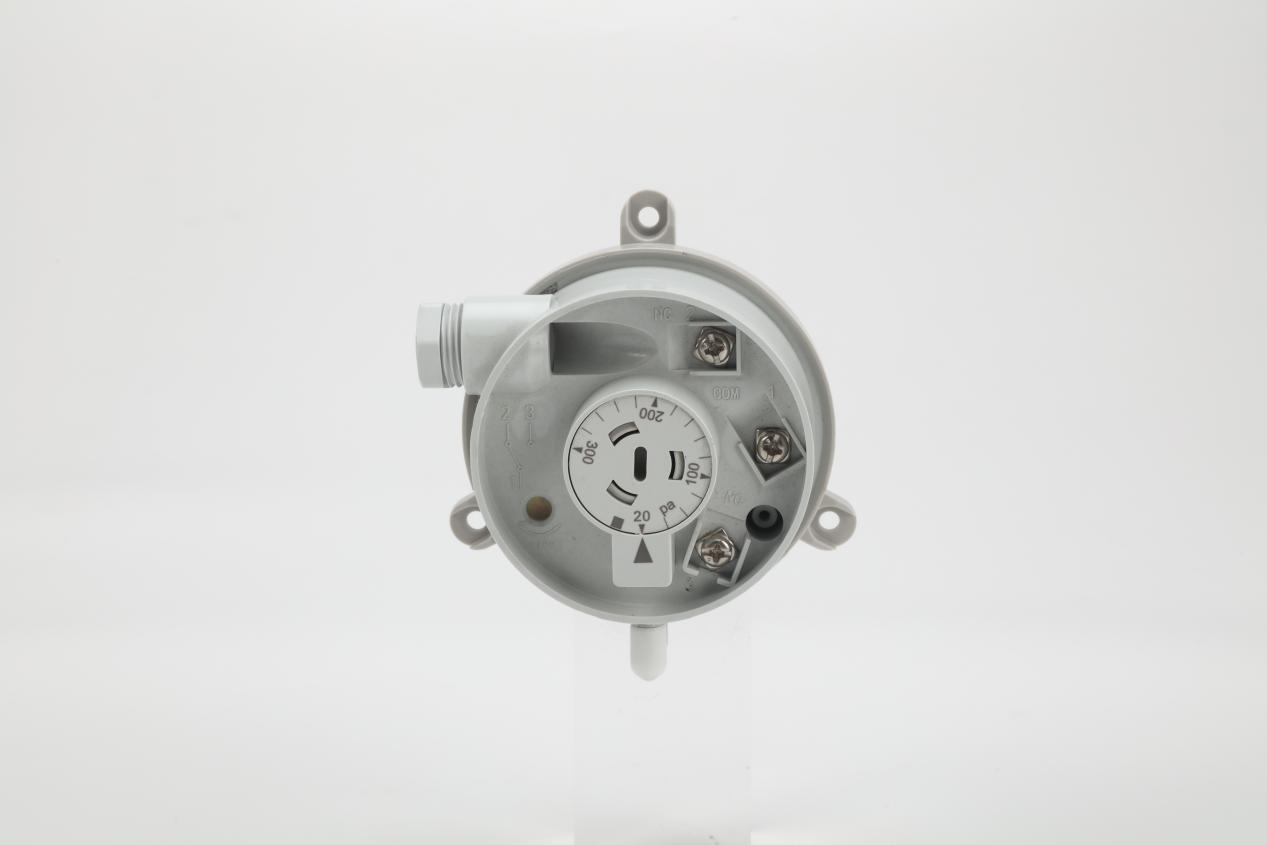

    电气连接:松开上盖螺钉,打开上盖。可以见到接线端子,电缆穿过防水锁线装置进入壳内,并固定在螺丝端子上。

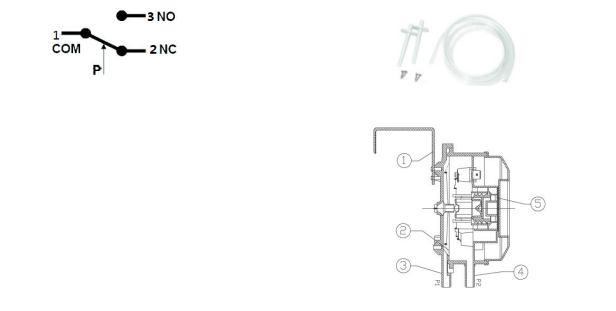

    此压差开关采用SPDT电气连接方式见下图。


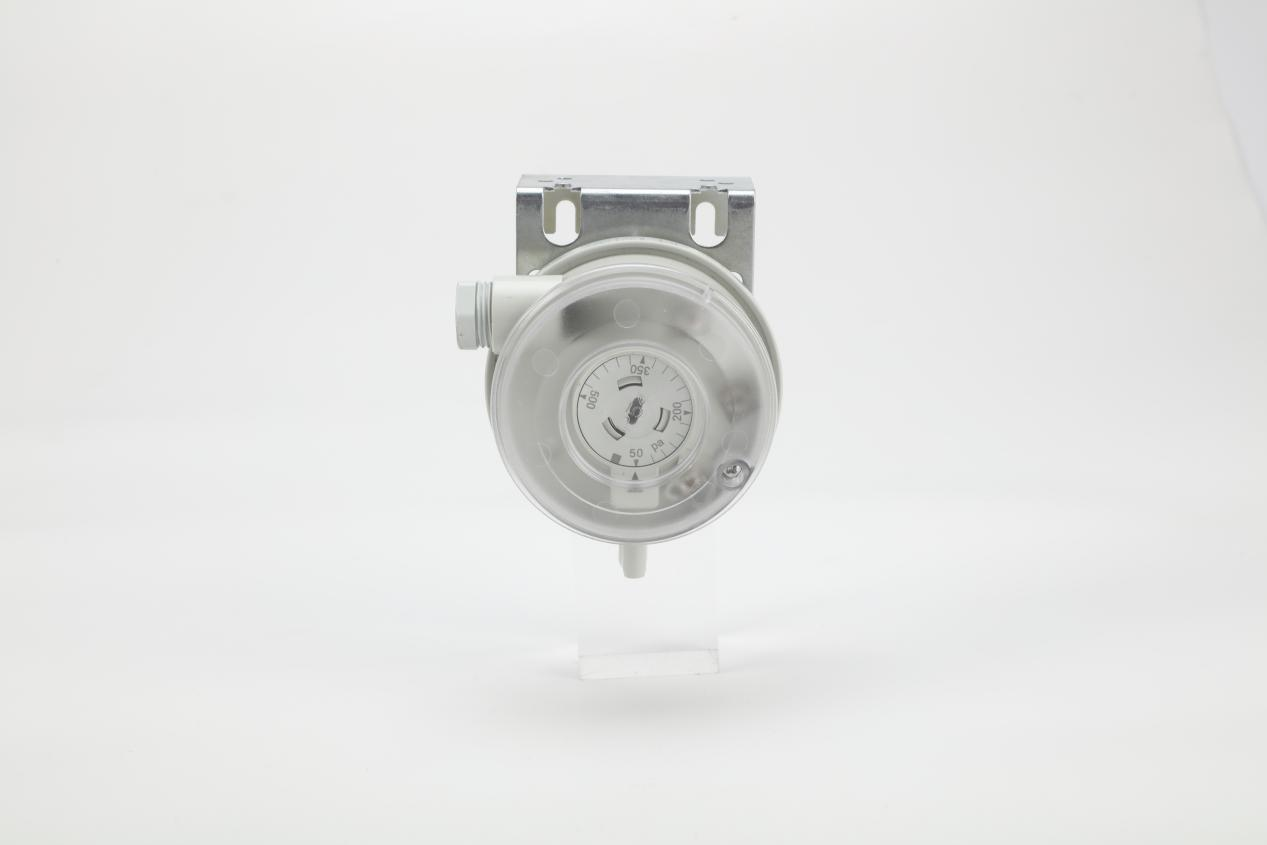

    结构说明:



    1. 安装支架(U型)

    2. 膜盒

    3. P1 压差高压端口或真空低压端口

    4. P2 压差低压端口或真空高压端口

    刻度盘 (开关点设定 )

    量程范围:

    量 程

    回 差

    误 差

    20-200Pa

    10Pa

    ±15%

    20-300Pa

    10Pa

    ±15%

    30-300Pa

    10Pa

    ±15%

    50-500Pa

    20Pa

    ±15%

    500-2000Pa

    150Pa

    ±15%

    100-1000Pa

    50Pa

    ±15%

    1000-5000Pa

    250Pa

    ±15%

    注意:工厂默认垂直安装标定压力,小于50帕时,请不要颠倒安装!
