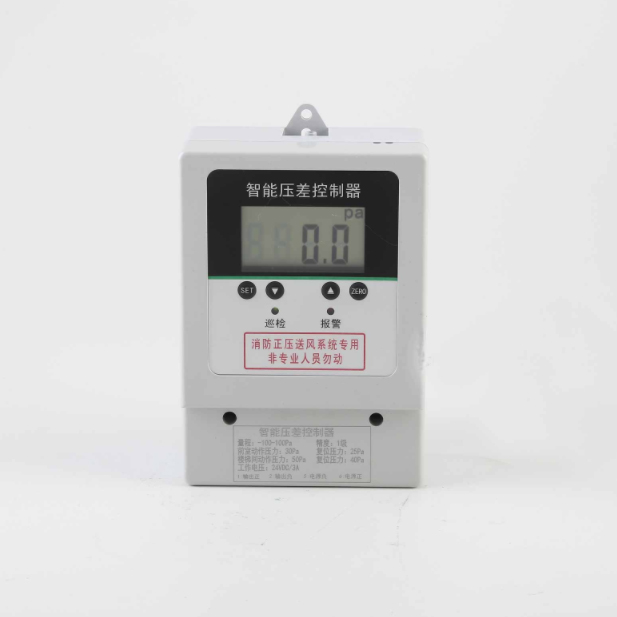

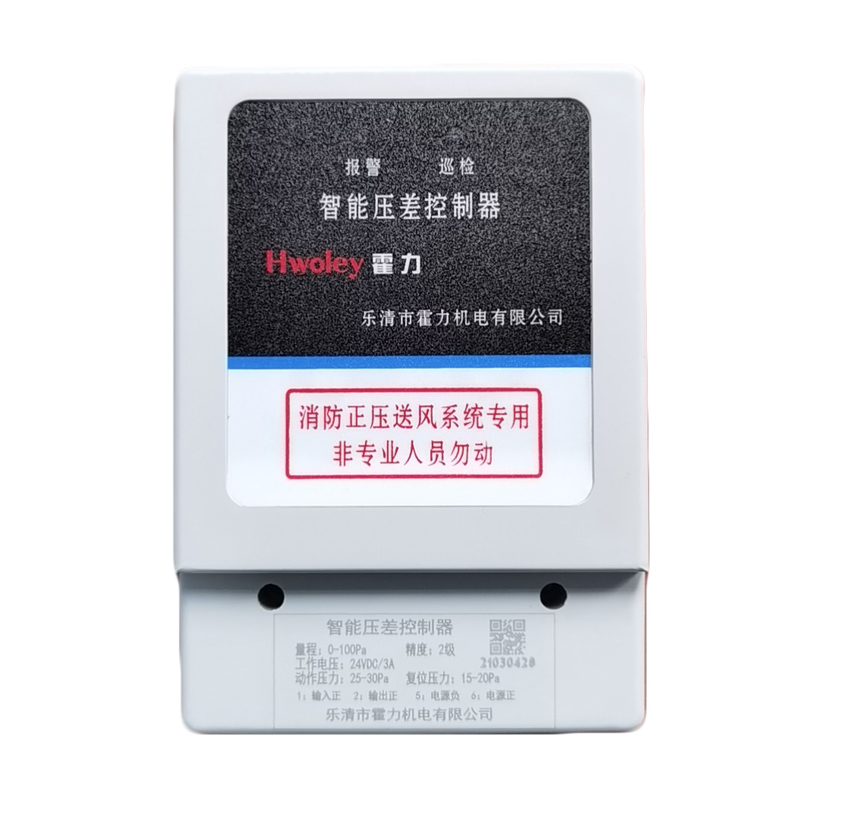

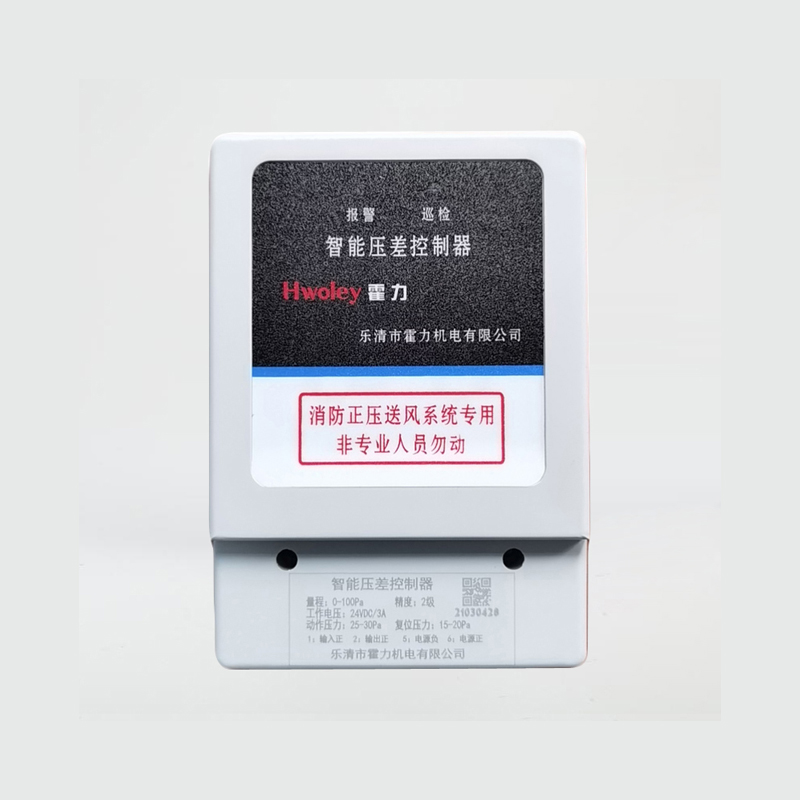

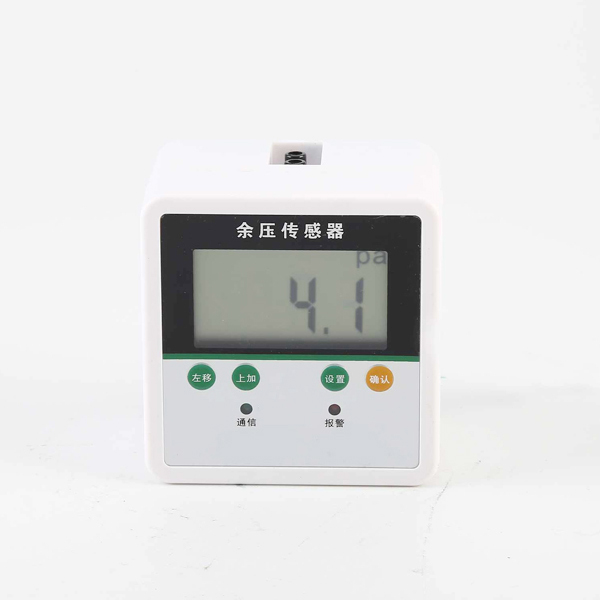

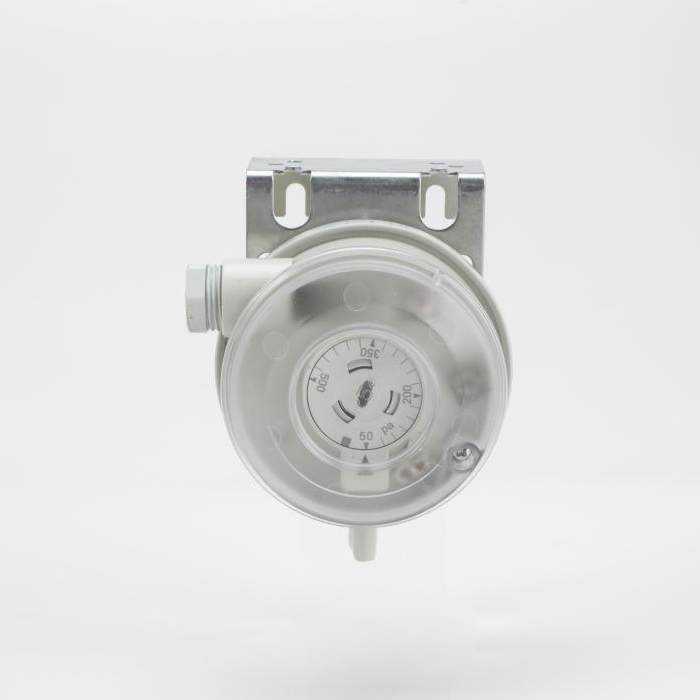

    H07压差控制器

    产品简介:打开前盖,可见到接线端子(见下图),电缆(BV-4x1.5-SC20-WC)穿过侧面或底面通线口进入壳内,1号端子接控制箱11号,2号端子接控制箱12号,并联旁通泄压阀控制箱信号线11和12,5号端子接控制箱13,6号端子接控制箱14

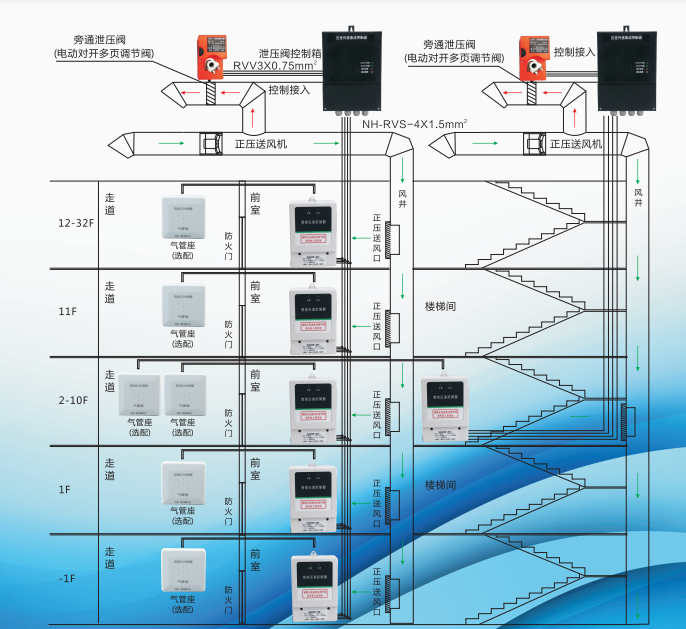

    详情:根据国标《建筑防排烟系统技术标准》(GB 51251-2017)规定,机械加压送风系统的余压过低不利于防烟,余压过高则会导致楼梯间和前室、前室和走道之间防火门两侧,压差过大而导致防火门无法开启的严重后果。智能压差控制器是用来检测前室与走道,或楼梯间与走道的压差值。设有巡检指示灯,报警指示灯和报警蜂鸣器,当达到设定值时(前室与走道25-30Pa,楼梯间与走道:40-50Pa)输出信号并发出声光报警,报警信号接入位于楼顶的旁通泄压阀控制箱,控制旁通泄压阀自动开阀和闭阀,实现余压自动控制。

    技术参数:

      量 程:0-±100Pa

      耐 压:1000Pa

      动作压力:前室/走道:25~30Pa,(复位压力:15~20Pa);

      楼梯间/前室:40~50Pa,(复位压力:30~40Pa);

      工作温度:-20 ~ 85℃

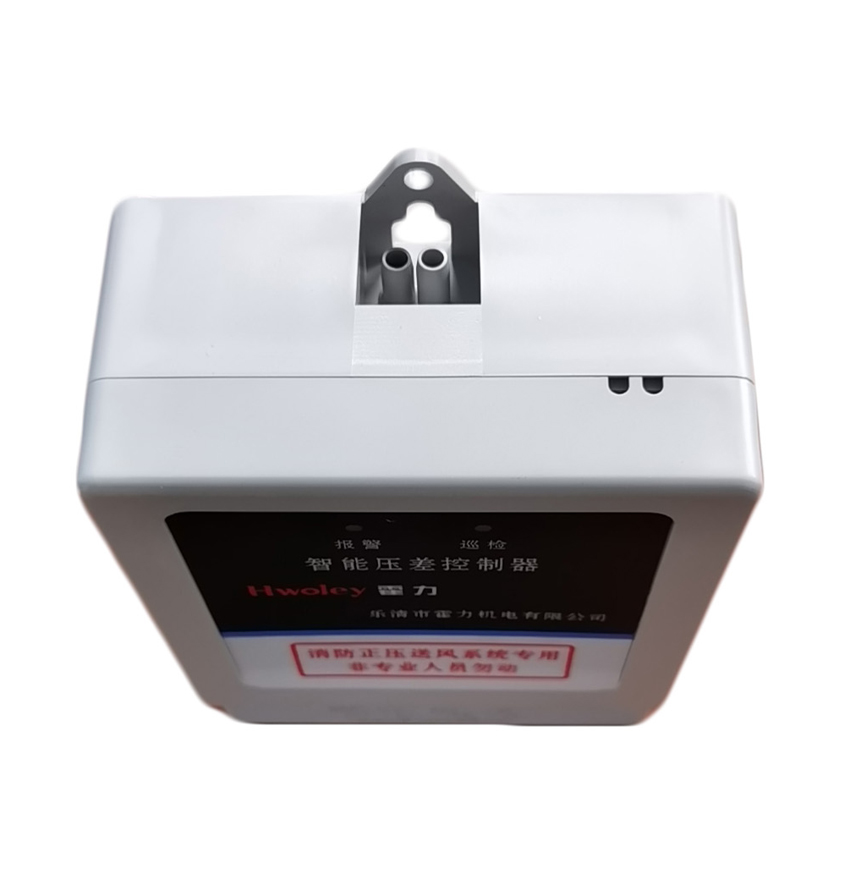

      过程连接: 高压和低压孔均为6mm,

      长管嘴(-): 连接到低压端

      短管嘴(+): 连接到高压端

      工作电压: 24VDC

      输出方式: 无源开关信号 24 VDC/3A

    电气连接:打开前盖,可见到接线端子(见下图),电缆(BV-4x1.5-SC20-WC)穿过侧面或底面通线口进入壳内,1号端子接控制箱11号,2号端子接控制箱12号,并联旁通泄压阀控制箱信        号线11和12,5号端子接控制箱13,6号端子接控制箱14。

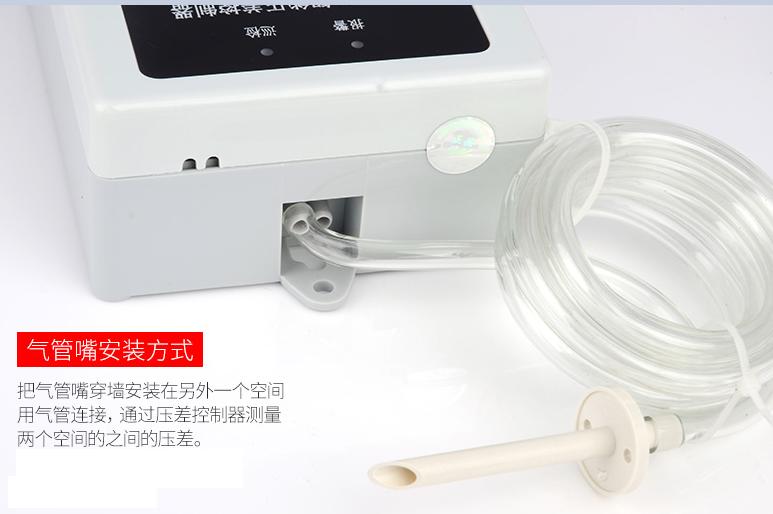

    压差连接:当压差控制器安装在电梯前室或楼梯间,低压管(-)接软管连到走廊。高压管(+)不用连接软管。

    当压差控制器安装在走廊或走道,高压管(+)接软管连到电梯前室或楼梯间。低压管(-)不用连接软管。

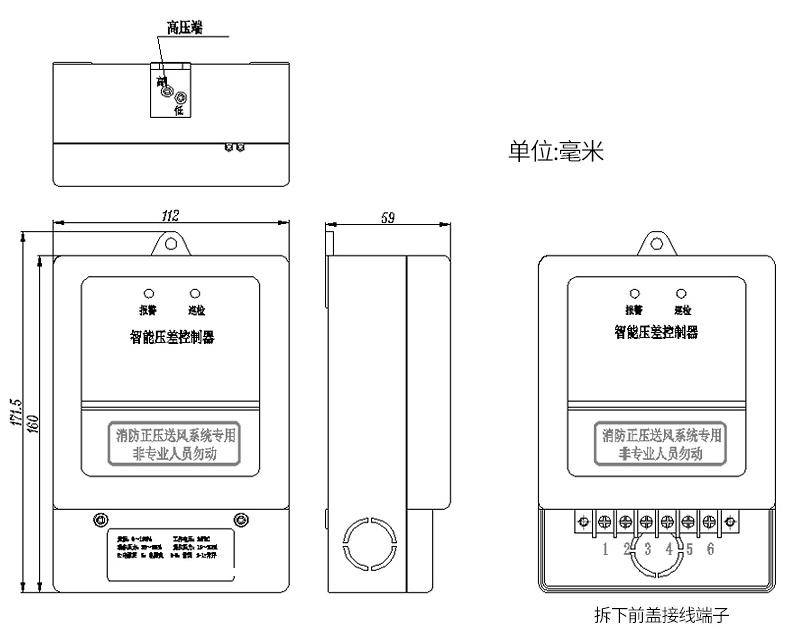

    外形尺寸
