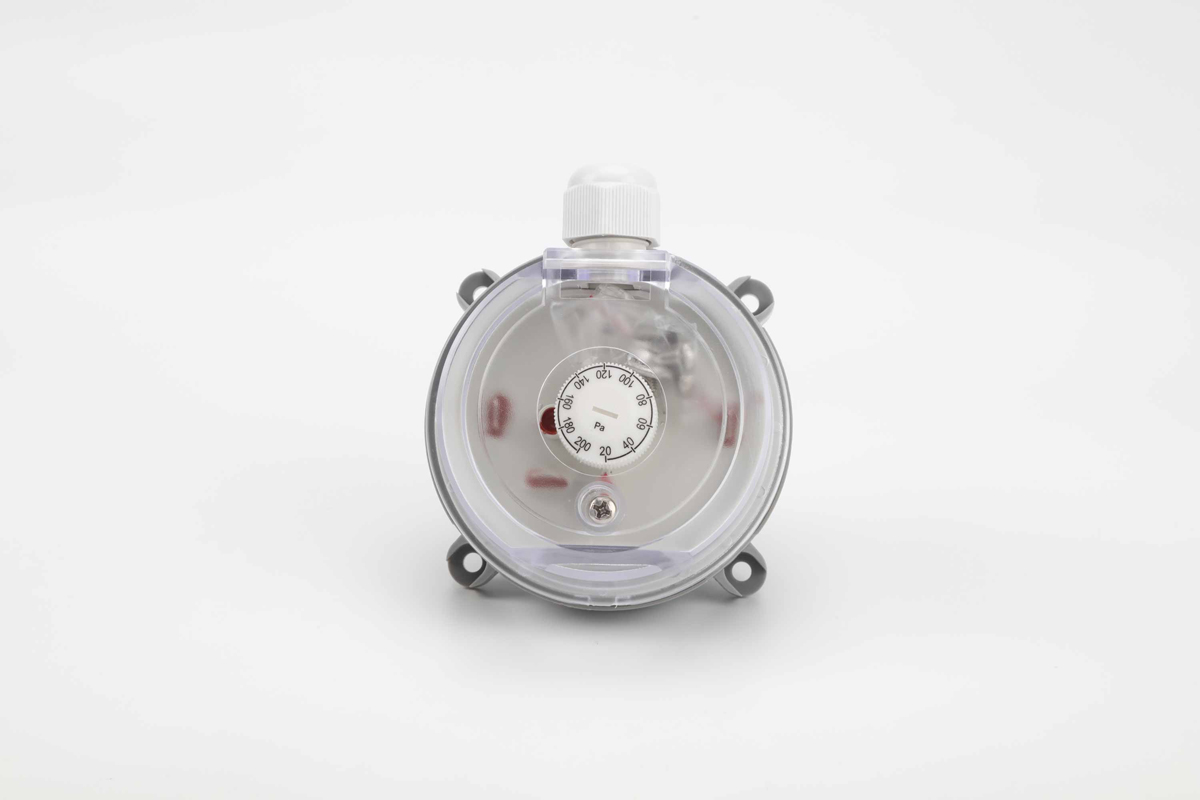

    H05压差开关

    此系列压差开关在出厂前均经过严格的测试和标定。可测量差压或表压(静压),并将压力信号转换为开关的ON/OFF来控制电路,该产品还可根据现场需要,直观的将旋钮旋转到所需压力,并能确保压力的准确度。

    测量介质:本产品可检测空气、不可燃或无腐蚀性气体的微弱变化

    环境要求:工作温度:-40℃ ~ +85℃

    最大工作压力:10KPa

    安装方式:垂直安装(接口方向与水平面垂直)

         水平安装(比工厂设定压力大20Pa)

    注:用户应确定安装方式,再由工厂设定压力。

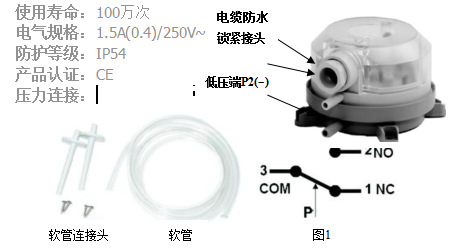

    此系列差压开关压力连接方式为两个φ6形接头及外径φ7软管连接和软管连接头(见上图)。正压端(高压)和低压端(真空)均分别标注"+"和"-"。为了获得最快的响应时间,建议您在使用内径为φ5软管的长度最好不要超过15米。

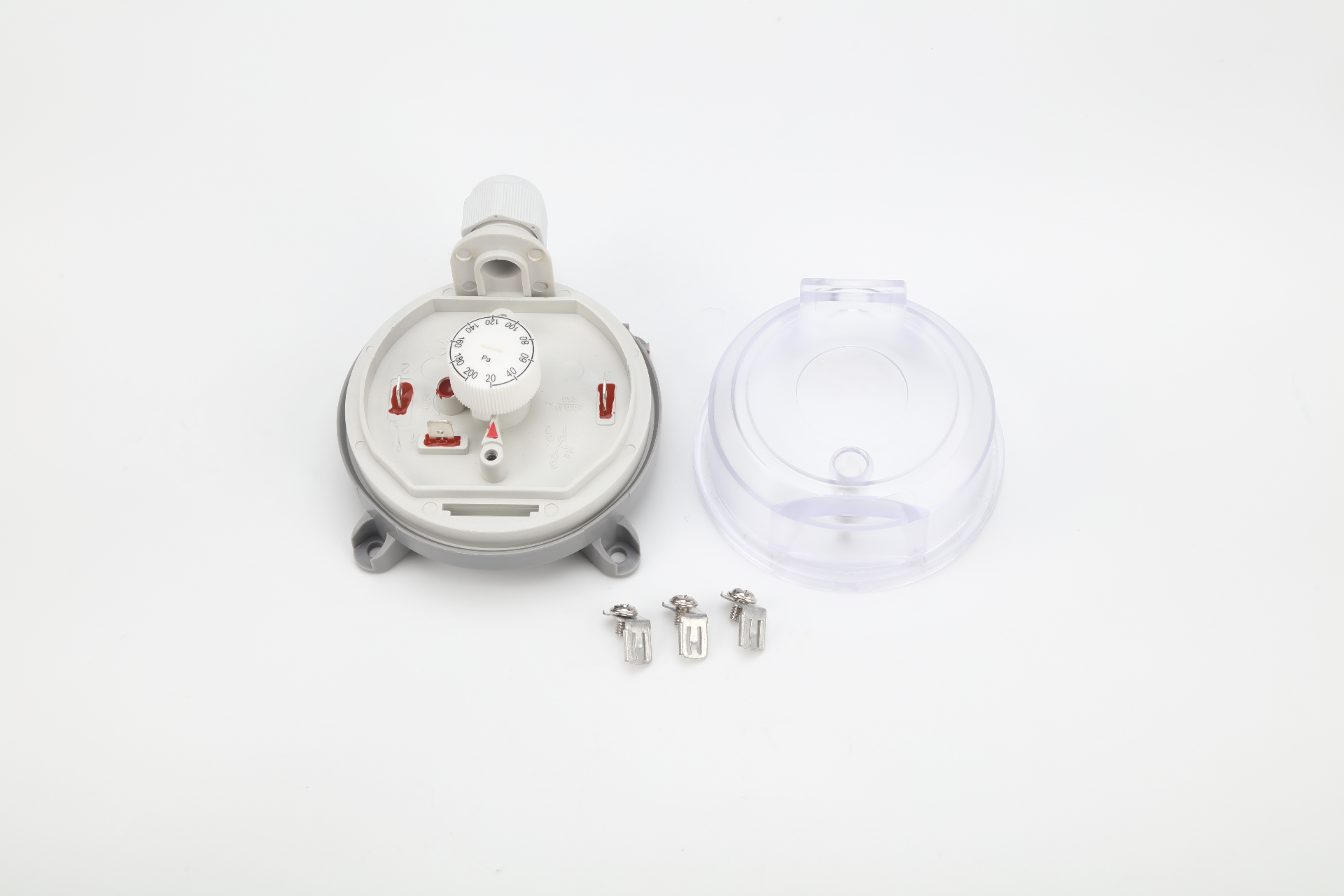

    电气连接:松开上盖螺钉,打开上盖。可以见到接线端子,电缆穿过防水锁线装置进入壳内,并固定在端子板上。

    此压差开关采用SPDT电气连接方式见上图1。

    标定:此系列产品在出厂前已进行过严格的压力标定,在使用时也可根据现场需要旋动刻度到箭头位置即可。,除非您有需要,否则不要轻易对旋钮进行调整。出厂标定是在垂直位置进行的(接口与水平垂直),在其它方位使用时其压力都会产生微小的漂移。

    量程范围:

    量 程

    回 差

    误 差

    20-200Pa

    10Pa

    ±15%

    20-300Pa

    10Pa

    ±15%

    30-300Pa

    10Pa

    ±15%

    50-500Pa

    20Pa

    ±15%

    500-2000Pa

    150Pa

    ±15%

    100-1000Pa

    50Pa

    ±15%

    1000-5000Pa

    250Pa

    ±15%

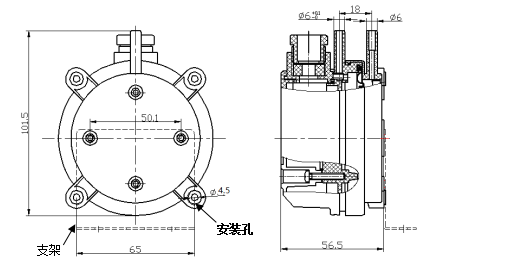

    产品外形尺寸:(单位:mm)

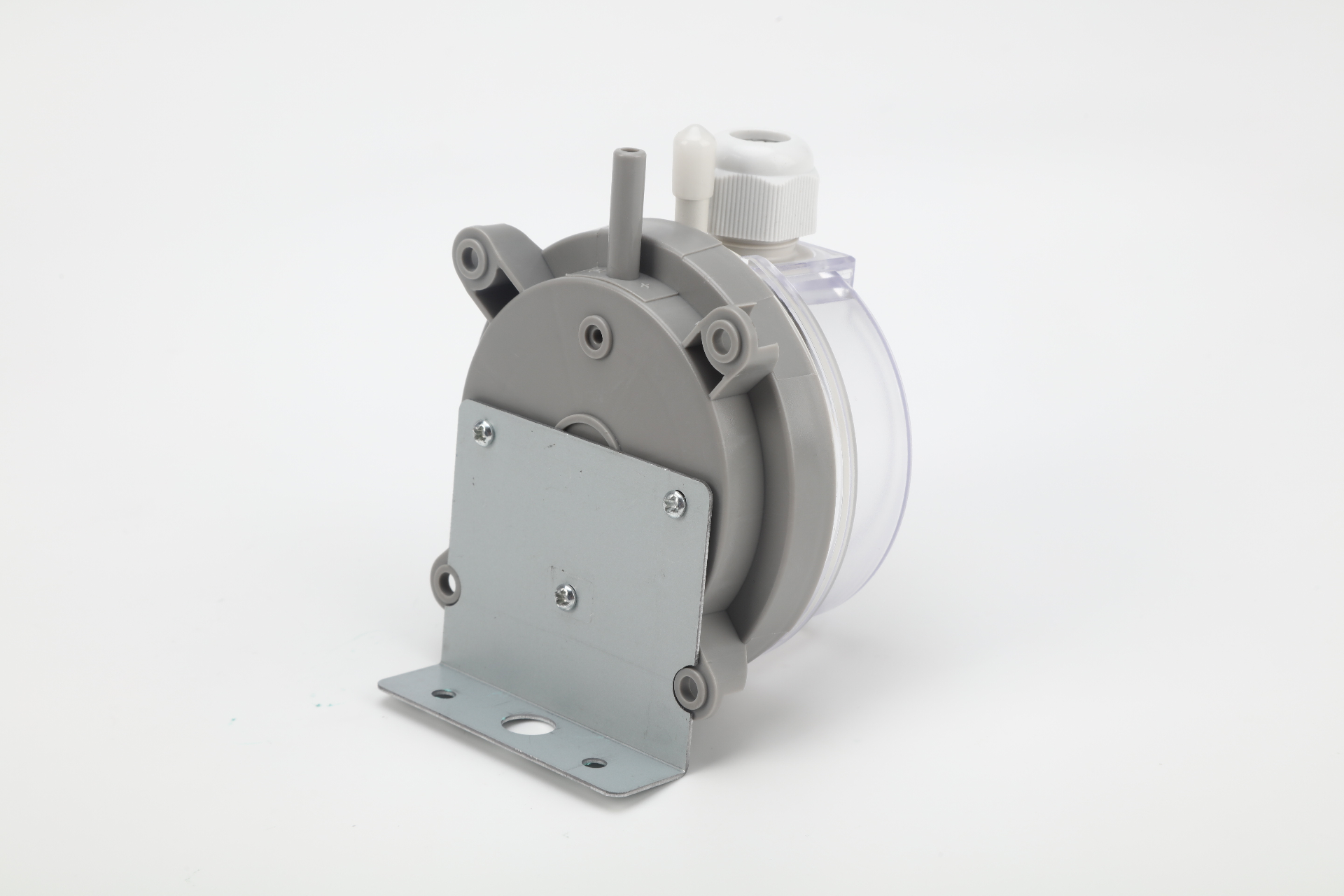

    可选用安装支架,不选用时可通过开关上的安装孔(φ4.5)安装。

    注意:工厂默认垂直安装标定压力,小于50帕时,请不要颠倒安装
